23) 갱폼의 단부구간 안전난간대와 안전망 설치

1. 상황

   -  캥폼의 단부구간에 안전 난간대와 안전망을 설치하여 근로자의 추락을 방지하라.



2. 준비

   - 공구 / 재료 : 임펙(10mm) 1개, 알루미늄 각 파이프(15mm x 15mm x 1000mm) 1개, 스테인레스 스틸 래그 볼트 / 나사 2개, 반생철사 1m, 시누 1개, 수직망 1000mm x 1200mm 1개.

알루미늄 각 파이프 표기 방법



스테인레스 스틸 래그 볼트 / 나사



3. 작업 순서

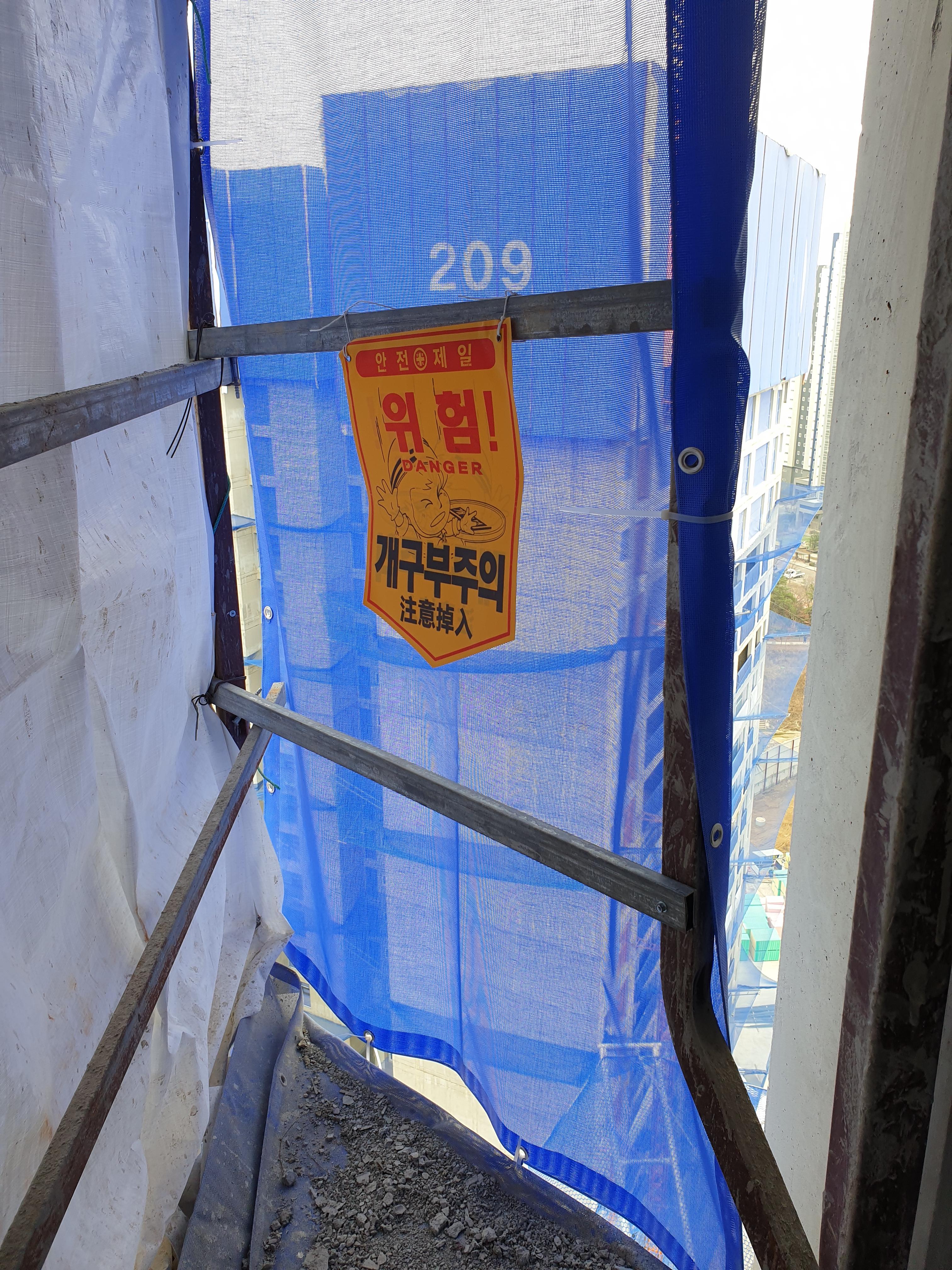

   1) 디딤판에서 약 500mm 높이에 중간 난간대를 설치한다. 4각 파이프를 캥폼 본 난간대에 맞추고, 임펙으로 나사볼트를 사각파이프를 통과시켜 본 난간대에 결합시킨다.

   2) 디딤판에서 약 1000mm 높이에 상단 난간대를 설치한다. 4각 파이프를 캥폼 본 난간대에 맞추고, 임펙으로 나사볼트를 사각파이프를 통과시켜 본 난간대에 결합시킨다.

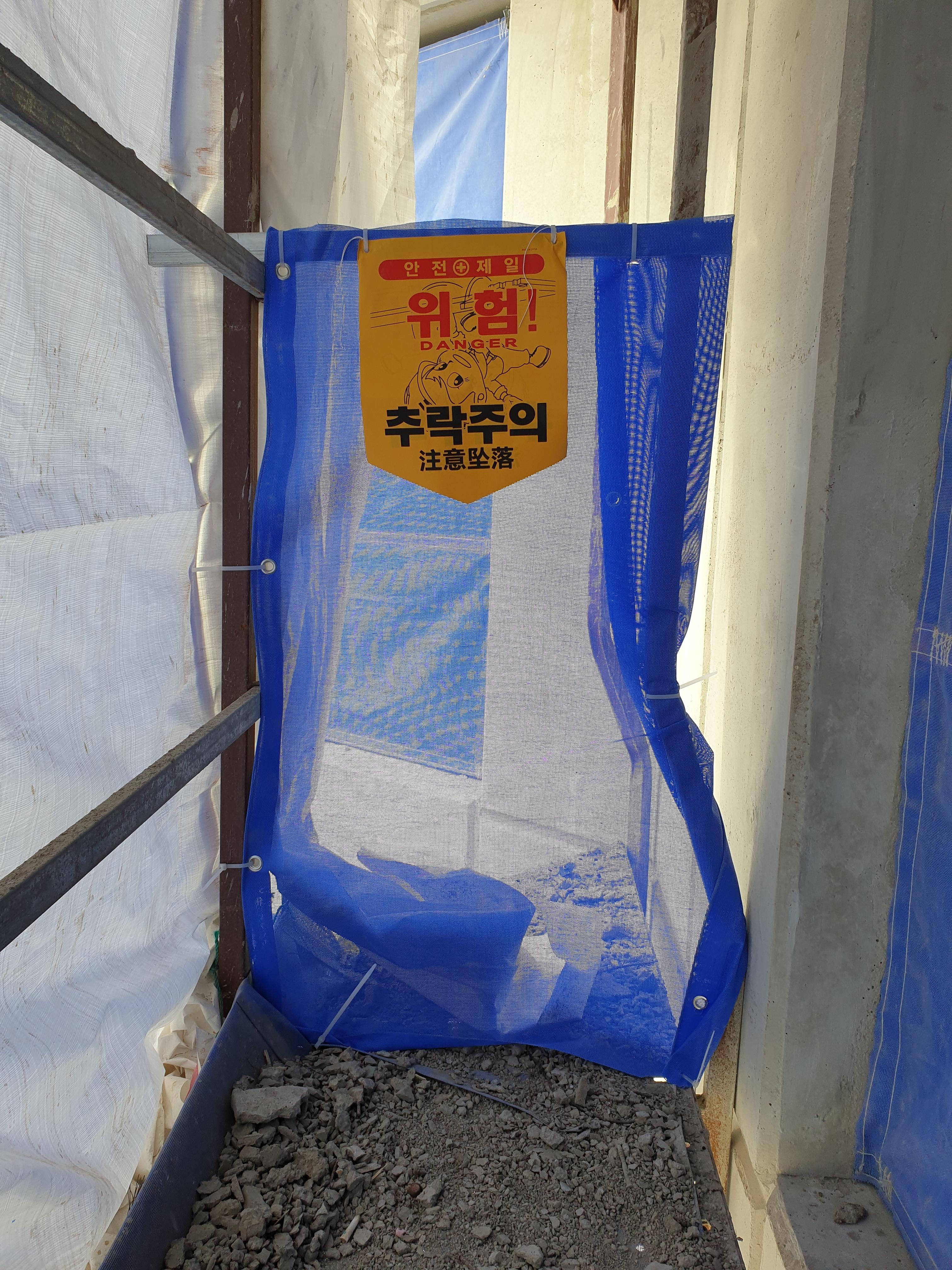

   3) 수직망을 상단 난간대를 감싸서 아래로 내려 디딤판까지 내려오도록 한다.

   4) 케이블타이를 이용하여 상단 난간대에 수직망을 묶고, 좌우 측 수직망을 아래로 2/3 지점에 본 난간대와 케이블타이로 묶는다.

   5) 다시  좌우 측 수직망을 아래로 1/3 지점에 본 난간대와 케이블타이로 묶는다.

   6) 다시 맨 아래의 디딤판 3곳에 수직망을 연결하여 튼튼한 안전 난간대와 수직망이 되게 한다.

   7) 마지막으로 상단 난간대에 타포린(추락주의)을 설치한다.
